Ang Shell at Tube Heat Exchanger ay isang tipikal at unibersal na pang-industriyang heat exchanger. Ang pangunahing istraktura nito ay binubuo ng isang malaking shell (shell side) na naglalaman ng tube bundle at maraming tubo (tube side) na nakapaloob sa loob ng shell. Dalawang likido sa magkaibang temperatura ang dumadaloy sa gilid ng shell at gilid ng tubo ayon sa pagkakasunod-sunod, na mahusay na nagpapalitan ng init sa pamamagitan ng mga dingding ng metal tube upang makamit ang layunin ng pagpainit, paglamig o pagkondensasyon.
Ang isang puddle sa ilalim ng casing ng isang pang-industriyang boiler ay bihirang isang problema sa pagtutubero. Sa isang 60 t/h coke oven flue gas waste heat boiler, ang tubig na lumalabas sa kahabaan ng casing seam ay karaniwang tumuturo sa isa sa tatlong bagay: isang nabigong tube-to-tubes...
Read MoreBoiler Safety Relief Valve Tumutulo: Ang Maikling Sagot Bago ang Mga Detalye Kung ang isang boiler safety relief valve ay tumutulo, ituring ito bilang isang depekto sa hangganan ng presyon, hindi bilang isang istorbo sa housekeeping. Ang balbula ay ang huling mekanikal na hadlang na naka...
Read MoreBakit Tumutulo ang Boiler PRV: Ang Konklusyon Una Alas tres ng umaga, isang mainit na puddle ang kumakalat sa sahig sa ilalim ng boiler na gumagana nang perpekto noong nakaraang araw. Ang natural na reaksyon ay ipagpalagay na ang balbula ay nabigo at mag-order ng kapalit. Karaniwang mali...
Read MoreAno ang a Shell at Tube Heat Exchanger at Paano Ito Gumagana? A shell at tube heat exchanger ay isang malawakang ginagamit na thermal device na binubuo ng isang cylindrical pressure vessel (shell) na naglalaman ng isang bundle ng mga tubo. Ang isang likido ay dumadaloy sa loob ng mga tubo (tube side), habang ang isa pang likido ay dumadaloy sa paligid ng mga tubo sa loob ng shell (shell side). Ang paglipat ng init sa mga dingding ng tubo, na nagbibigay-daan sa mahusay na pag-init, paglamig, o paghalay. Bilang isang pinagkakatiwalaan Supplier ng Industrial Heat Exchanger , Jiangsu Shineng Chemical Equipment Co., Ltd. nagbibigay ng mga disenyong may mataas na pagganap. Bilang China flue gas recovery unit manufacturer at waste heat recovery system company, Jiangsu Shineng Chemical Equipment Co., Ltd, na itinatag noong 2005, ang kumpanya ay dalubhasa sa R&D at pagmamanupaktura ng mga flue gas waste heat recovery system at chemical equipment, na nagtataglay ng komprehensibong in-house na kakayahan mula sa heat pipe development at nickel-based brazing hanggang sa pressure vessel fabrication. Ang aming mga produkto ay malawakang ginagamit sa kemikal ng karbon, metalurhiya, pagbuo ng kuryente, at mga industriya ng synthetic na ammonia, at na-export sa mga merkado sa ibang bansa. Ang aming China Tube Heat Exchanger Pinagsasama ng mga solusyon ang matatag na konstruksyon sa mga customized na thermal na disenyo.
Karaniwan, a mga tagagawa ng shell at tube heat exchanger ang disenyo ay nag-aalok ng pangkalahatang heat transfer coefficient mula sa 150 hanggang 1200 W/m²·K depende sa fluid properties at flow arrangement. Mahigit sa 65% ng mga tungkulin sa pagpapalit ng init sa industriya sa buong mundo (pagpino, petrochemical, power) ay umaasa sa teknolohiyang ito (mga pamantayan ng TEMA, 2024).
Ang uri ng shell heat exchanger gumagana batay sa gradient-driven na pagpapadaloy at kombeksyon ng temperatura. Ang mainit na likido (alinman sa shell-side o tube-side) ay naglalabas ng thermal energy, na tumatawid sa kapal ng pader ng tubo (karaniwang 1.2–3.5 mm), at sinisipsip ng malamig na likido. Ang mga baffle sa loob ng shell ay nagdidirekta ng shell-side fluid sa kabuuan ng tube bundle nang maraming beses, na nagpapataas ng turbulence at heat transfer coefficient ng 40-60% kumpara sa isang straight-through na disenyo. Isang nakapirming-tubesheet tube sheet heat exchanger ay karaniwang ginagamit para sa hindi kinakaing unti-unti na malinis na mga serbisyo, habang ang floating-head o U-tube na mga disenyo ay tumanggap ng thermal expansion. Para sa karaniwang oil cooler application (tube side: 85°C oil; shell side: 30°C cooling water), isang mahusay na disenyo China Shell at Tube Heat Exchanger nakakamit ang isang log mean temperature difference (LMTD) correction factor sa itaas 0.85, at ang temperatura ng langis sa labasan ay nabawasan sa 42°C na may daloy ng tubig na 1.5 beses ang rate ng langis.
A mga tagagawa ng tube heat exchanger tulad ng Jiangsu Shineng, ino-optimize ang baffle spacing (0.2 hanggang 0.5 ng shell ID) at tube pitch (1.25–1.5 × tube OD) para balansehin ang paglipat ng init at pagbaba ng presyon. Isinasaad ng data ng industriya (mula sa Tubular Exchanger Manufacturers Association) na para sa isang 2-pass na shell at 4-pass na pag-aayos ng tubo, ang kabuuang bisa ay maaaring umabot sa 75-85% para sa mga tungkulin ng likido-likido.
Ang following table lists key design parameters used by shell at tube heat exchanger supplier Jiangsu Shineng para sa kemikal at power application. Ang mga halagang ito ay sumusunod sa mga alituntunin ng TEMA at ASME Section VIII.
| Parameter | Karaniwang Saklaw | Yunit |
|---|---|---|
| Diameter ng Shell | 150 – 2500 | mm |
| Haba ng Tube | 1.5 – 9.0 | m |
| Tube OD (karaniwan) | 15.9, 19.05, 25.4 | mm |
| Pinakamataas na Presyon ng Disenyo | 0.5 – 10.0 | MPa |
| Temperatura ng Disenyo | -30 hanggang 550 | °C |
Pagsusuri ng horizontal bar chart: Ang chart compares heat transfer coefficients (U) for common fluid pairs using a well-designed shell at tube heat exchanger . Para sa mga tungkulin sa tubig-sa-tubig, ang U ay karaniwang nasa saklaw ng 850-1200 W/m²·K, na ginagawang compact ang mga exchanger. Ang steam condensing laban sa tubig ay nagbubunga ng napakataas na U (1000-1500) dahil sa phase-change enhancement. Ang mga liquid-to-liquid application tulad ng oil cooling (oil-water) ay nagpapakita ng katamtamang U na 150-400; samakatuwid mas maraming lugar sa ibabaw ang kinakailangan. Nakakamit ng mga gas na serbisyo ang pinakamababang U (30-100), na nangangailangan ng mas malalaking unit. Bilang isang propesyonal Supplier ng Industrial Heat Exchanger , Ino-optimize ni Jiangsu Shineng ang disenyo ng baffle at mga tube-side pass para itulak ang mga halaga ng U patungo sa mas mataas na dulo para sa bawat kategorya. Para sa isang planta ng petrochemical na nagpoproseso ng 80,000 kg/h ng krudo, ang pagtaas ng U mula 250 hanggang 320 W/m²·K ay nagpapababa ng kinakailangang lugar ng 22%, na nakakatipid sa gastos ng materyal at footprint.
A mga tagagawa ng tube heat exchanger karaniwang nagrerekomenda ng pagsasaayos ng counterflow dahil nagbibigay ito ng mas pare-parehong pagkakaiba sa temperatura. Ipinapakita ng line chart sa ibaba ang temperatura kumpara sa haba para sa karaniwang counterflow mga tagagawa ng shell at tube heat exchanger disenyo (mainit na likido: 180°C hanggang 85°C, malamig na likido: 30°C hanggang 120°C).
Interpretasyon ng line graph: Sa isang counterflow uri ng shell heat exchanger , ang mainit na likido ay pumapasok sa 180°C at lumalabas sa 85°C habang ang malamig na likido ay umiinit mula 30°C hanggang 120°C. Ang mga curve ng temperatura ay nagpapanatili ng halos pare-parehong puwersa sa pagmamaneho ΔT sa haba, na nagbubunga ng log mean temperature difference (LMTD) na humigit-kumulang 46°C. Para sa parallel flow, ang LMTD ay magiging 31°C lang, na nangangailangan ng 48% na mas maraming heat transfer area para sa parehong tungkulin. kaya naman shell at tube heat exchanger supplier Palaging nagrerekomenda si Jiangsu Shineng ng counterflow maliban na lang kung iba ang idinidikta ng mga alalahanin sa pagyeyelo. Sa isang 4 MW heat recovery system para sa isang synthetic na ammonia plant, ang paggamit ng counterflow kumpara sa parallel flow ay nagpababa ng tube bundle ng haba mula 5.2 m hanggang 3.7 m, na direktang nagpababa ng capital investment at pressure drop ng 18%.
China Shell at Tube Heat Exchanger ang mga yunit ay nagsisilbi sa mga kritikal na tungkulin sa mga industriya. Ipinapakita ng column chart ang mga karaniwang saklaw ng heat duty para sa aming ibinibigay tube sheet heat exchanger sa iba't ibang sektor (data batay sa 2025 na mga pagsusuri sa proyekto).
Mga insight sa column chart: Ang bar heights illustrate typical thermal duties handled by one shell at tube heat exchanger sa mga pangunahing industriya. Ang mga power generation unit ay kadalasang nangangailangan ng malalaking kapasidad (7.8 MW bawat exchanger) dahil sa mataas na pangangailangan ng feedwater heating. Ang mga plantang metalurhiko (bakal, hindi ferrous) ay nag-uulat ng average na tungkulin na 5.5 MW para sa pagbawi ng init ng tambutso bago pumasok sa mga baghouse. Gumagana ang mga petrochemical cracker na may mga tungkulin na humigit-kumulang 4.2 MW bawat exchanger, habang ang kemikal ng karbon (methanol o sintetikong ammonia) ay karaniwang nangangailangan ng 3.0 MW na mga yunit. Jiangsu Shineng bilang nangunguna Supplier ng Industrial Heat Exchanger ay naghatid ng mahigit 380 shell at tube exchanger sa mga sektor na ito. Para sa isang proyekto noong 2024 sa Inner Mongolia, ang isang shell-and-tube waste heat exchanger ay nakabawi ng 4.8 MW, na binabawasan ang pagkonsumo ng singaw ng 12,000 tonelada taun-taon, na direktang nagpabuti sa carbon footprint ng planta.
Kung ikukumpara sa plate o air-cooled exchangers, ang uri ng shell heat exchanger nag-aalok ng mga pakinabang sa mataas na presyon at mga serbisyo ng fouling. Ang radar chart ay nagre-rate ng apat na katangian para sa isang tipikal shell at tube heat exchanger manufacturers disenyo.
Pagtatasa ng radar chart: Ang blue polygon (shell and tube) scores highest in high-pressure capability (up to 20 MPa in our designs), fouling tolerance, and wide temperature range (-30°C to 550°C). Maintenance ease is also high because tube bundles can be mechanically cleaned. In contrast, a plate heat exchanger (red dashed) offers lower cost per area and compactness but struggles with gasket limits (max 3.0 MPa) and fouling. For China Tube Heat Exchanger mga aplikasyon, pipiliin ng mga plantang kemikal ng metalurhiko at karbon shell at tube heat exchanger supplier Jiangsu Shineng dahil sa matibay na carbon steel o stainless steel construction. Sa loob ng 20-taong lifecycle, ang isang well-maintained shell at tube unit ay karaniwang nangangailangan lamang ng dalawang pagpapalit ng tubo, habang ang isang plate unit ay maaaring mangailangan ng limang gasket overhaul. Ginagawa nitong mas pinili ang shell at tube para sa marumi, mataas na temperatura na mga stream.
Jiangsu Shineng Chemical Equipment Co., Ltd. pinagsasama ang higit sa 300 shell at tube heat exchanger reference sa buong mundo. Ang aming China Shell at Tube Heat Exchanger ginagamit ang mga produkto sa synthetic na ammonia waste heat recovery, metalurgical furnace cooling, at power plant lube oil cooler. Nagbibigay din kami ng mga serbisyo sa pag-retrofitting at retubing para sa mga umiiral nang shell, na nagpapahaba ng buhay ng serbisyo nang higit sa 15 taon.

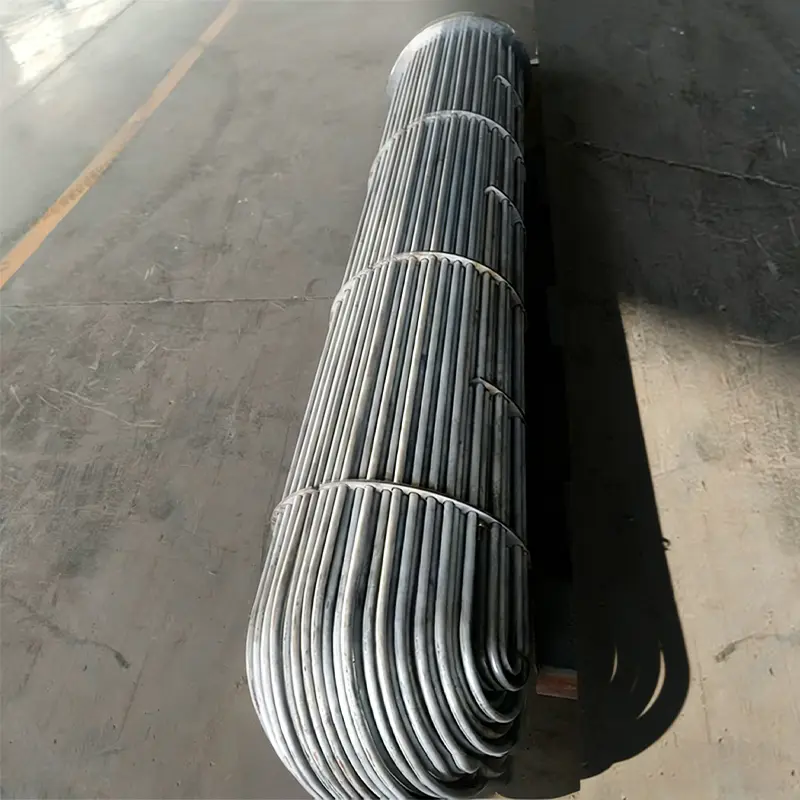

Sa isang nakapirming tubesheet mga tagagawa ng tube heat exchanger disenyo, ang parehong mga sheet ng tubo ay hinangin sa shell, na nililimitahan ang thermal expansion. Ang mga bundle ng U-tube ay nagbibigay-daan sa libreng pagpapalawak at mas madaling paglilinis, ngunit pinaghihigpitan ng rehiyon ng liko ang paglilinis. Inirerekomenda ni Jiangsu Shineng ang U-tube para sa malalaking pagkakaiba sa temperatura (>100°C).
Isang well-monitored uri ng shell heat exchanger nagpapakita ng tumaas na pagbaba ng presyon at pagbaba ng temperatura ng labasan ng malamig na likido. Kung ang kabuuang U ay bumaba ng 30% mula sa halaga ng disenyo, inirerekomenda ang paglilinis. Ang mekanikal na paglilinis (pagsipilyo ng tubo) o sirkulasyon ng kemikal ay inilalapat batay sa uri ng deposito.
Oo, gayunpaman ang mga koepisyent ng paglipat ng init sa gilid ng gas ay mababa (30–100 W/m²·K). Ang mga pinahabang ibabaw (mga palikpik sa mga tubo) ay kadalasang ginagamit. Bilang isang Supplier ng Industrial Heat Exchanger , Nagbibigay ang Jiangsu Shineng ng finned-tube shell at tube exchangers para sa flue gas heat recovery upstream ng waste heat boiler, na nakakamit ang kahusayan hanggang sa 72%.
