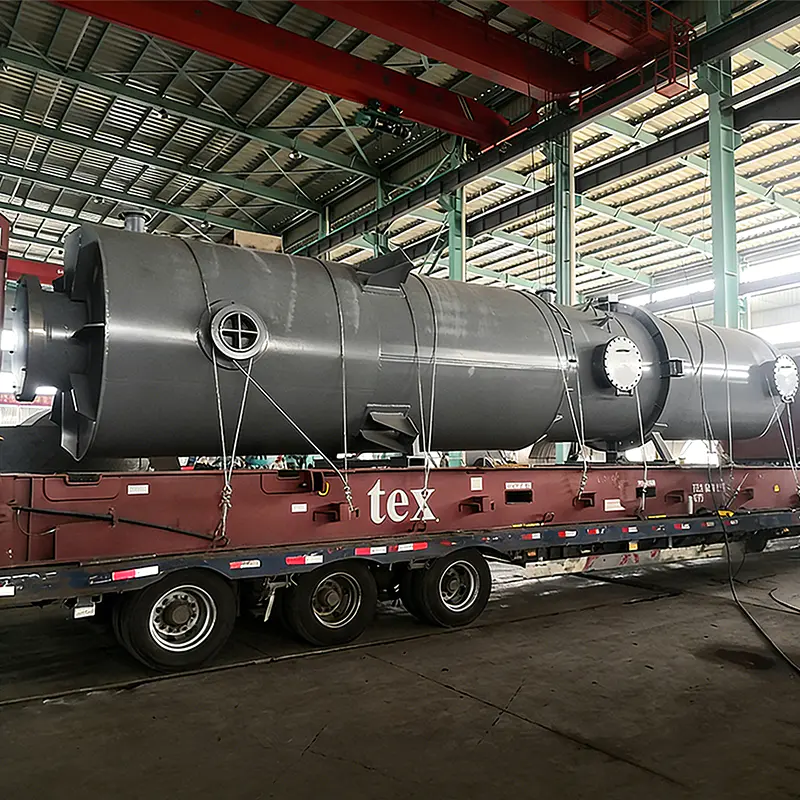

Waste Heat Recovery Unit para sa High-Temperature Flue Gas mula sa Oxygen-Blown Gasifier
Ang Waste Heat Recovery Unit para sa High-Temperature Flue Gas mula sa Oxygen-Blown Gasifier ay isang sistemang partikular na idinisenyo upang mabawi ang init na enerhiya mula sa sobrang mataas na temperatura na flue gas (karaniwang nasa itaas ng 800°C) na ginawa ng isang oxidizing furnace. Kino-convert nito ang basurang init sa flue gas sa singaw o kuryente sa pamamagitan ng iba't ibang heat exchanger, sa gayon ay makabuluhang nagpapabuti sa kahusayan ng enerhiya ng buong proseso at binabawasan ang mga emisyon at mga gastos sa pagpapatakbo.
Mga Tampok: Disenyo na Lumalaban sa Mataas na Temperatura: Ang mga elemento ng pagpapalitan ng init ay gawa sa mga materyales na haluang lumalaban sa mataas na temperatura (tulad ng 310S na hindi kinakalawang na asero, Inconel alloy, atbp.) o mga ceramic na materyales, na may kakayahang makatiis sa paglilinis ng mataas na temperatura na flue gas sa 800-1200℃ para sa pinalawig na mga panahon, pag-iwas sa deformation, kaagnasan, o oksihenasyon sa mataas na temperatura. Dust-resistant/Anti-coking adaptability: Tinutugunan ang mataas na nilalaman ng alikabok at mga potensyal na bahagi ng coking sa purong oxygen gasification na flue gas, ang mga heat exchange channel ay idinisenyo na may malalaking aperture at mababang resistensya, o nilagyan ng mga online na kagamitan sa paglilinis (tulad ng pulse soot blowing at mechanical rapping) upang mabawasan ang epekto ng akumulasyon ng alikabok at coking sa kahusayan sa pagpapalitan ng init. High-Efficiency Heat Exchange Structure: Ang na-optimize na layout ng ibabaw ng heat exchange (tulad ng staggered tube bundle at finned heat exchange) ay nagpapataas sa lugar ng paglipat ng init at pinapahusay ang koepisyent ng paglipat ng init, binabawasan ang pagkawala ng init at tinitiyak ang sapat na pagsipsip ng init mula sa flue gas. Malakas na System adaptability: Ang mga istrukturang sukat at disenyo ng interface ay tumutugma sa dami ng paglabas ng tambutso ng gas at mga parameter ng presyon ng purong pugon ng gasification ng oxygen, na nagpapahintulot sa tuluy-tuloy na pagsasama sa sistema ng gasification nang hindi naaapektuhan ang normal na operasyon ng pangunahing kagamitan; sinusuportahan ng ilang modelo ang modular na disenyo para sa madaling pag-install, pagpapanatili, at pagpapalawak. Mataas na Katatagan ng Operasyon: Nilagyan ng mga aparato sa pagsubaybay sa temperatura at presyon, maaari nitong subaybayan ang katayuan ng pagpapalitan ng init ng flue gas at ang medium sa real time, pag-iwas sa mga pagkabigo ng kagamitan na dulot ng sobrang temperatura o sobrang presyon; pinipigilan ng airtight sealing structure ang paglabas ng flue gas o air infiltration na makaapekto sa kahusayan ng gasification.
Mga Pangunahing Lugar ng Application: Industriya ng Coal Chemical: Ginagamit upang makagawa ng methanol, synthetic ammonia, olefins, hydrogen, atbp. Ang na-recover na singaw ay pangunahing nagtutulak ng malalaking compressor at nakakatugon sa mga kinakailangan sa proseso, na ginagawa itong pangunahing bahagi para sa pagbabawas ng pagkonsumo ng enerhiya. Pinagsamang Sistema ng Pagbuo: Flexible, nagbibigay ng parehong kuryente at singaw para sa pagbuo ng kuryente at produksyon ng produktong kemikal nang sabay-sabay, na nakakamit ng cascaded na paggamit ng enerhiya. Umuusbong na mga Lugar: Biomass/Pagpapagas ng Basura: Ginagamit upang makagawa ng mga berdeng panggatong o makabuo ng kuryente. Produksyon ng Hydrogen Kaisa ng Carbon Capture and Storage (CCUS): Nagbibigay ng enerhiya para sa enerhiya-intensive na mga proseso ng pagkuha ng carbon, na binabawasan ang kanilang mga gastos.
As China flue gas recovery unit manufacturer and waste heat recovery system supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Ang isang puddle sa ilalim ng casing ng isang pang-industriyang boiler ay bihirang isang problema sa pagtutubero. Sa isang 60 t/h coke oven flue gas waste heat boiler, ang tubig na lumalabas sa kahabaan ng casing seam ay karaniwang tumuturo sa isa sa tatlong bagay: isang nabigong tube-to-tubes...
Boiler Safety Relief Valve Tumutulo: Ang Maikling Sagot Bago ang Mga Detalye Kung ang isang boiler safety relief valve ay tumutulo, ituring ito bilang isang depekto sa hangganan ng presyon, hindi bilang isang istorbo sa housekeeping. Ang balbula ay ang huling mekanikal na hadlang na naka...
Bakit Tumutulo ang Boiler PRV: Ang Konklusyon Una Alas tres ng umaga, isang mainit na puddle ang kumakalat sa sahig sa ilalim ng boiler na gumagana nang perpekto noong nakaraang araw. Ang natural na reaksyon ay ipagpalagay na ang balbula ay nabigo at mag-order ng kapalit. Karaniwang mali...
1. Ano ang High-Temperature Waste Heat Recovery Boiler?
A high-temperature waste boiler sa pagbawi ng init (WHB) ay isang pang-industriyang heat exchanger system na idinisenyo upang makuha at i-convert ang mataas na temperatura na flue gas — karaniwang lumalagpas sa 800°C — na nabuo ng mga gasifier na tinatangay ng oxygen at iba pang mga pang-industriyang furnace sa magagamit na singaw o kuryente. Bilang isang kritikal na bahagi ng sistema ng pagbawi ng init ng tambutso , binibigyang-daan nito ang mga pasilidad sa industriya ng kemikal ng karbon, metalurhiya, at pagbuo ng kuryente na kapansin-pansing bawasan ang pag-aaksaya ng enerhiya at mga gastos sa pagpapatakbo. Ang boiler sa pagbawi ng init nakaupo sa intersection ng kahusayan sa enerhiya at responsibilidad sa kapaligiran, na ginagawa itong isang kailangang-kailangan na solusyon para sa mga modernong prosesong pang-industriya.
Ayon sa datos na inilathala ng International Energy Agency (IEA, Kahusayan sa Enerhiya 2023 ), ang mga prosesong pang-industriya ay nagkakahalaga ng humigit-kumulang 37% ng pataigdigang pagkonsumo ng enerhiya, na may malaking bahagi na nawala bilang init ng basura. Pag-deploy ng isang epektibong pagbawi ng init ng basura sa industriya Ang solusyon, tulad ng isang China Mataas na temperatura WHB, ay maaaring makabawi ng 60–80% ng kung hindi man ay nawalang thermal energy, na direktang nagsasalin sa mas mababang pagkonsumo ng gasolina at nabawasang carbon emissions.
Ang hoizontal bar chart na ito ay naglalarawan ng tinantyang mga waste heat recovery rate na makakamit sa limang pangunahing sektor ng industriya gamit ang modernong sistema ng pagbawi ng init ng tambutsos . Ang industriya ng kemikal ng karbon ay nangunguna sa humigit-kumulang 78%, higit sa lahat ay dahil sa matatag, mataas na temperatura na output ng flue gas ng mga gasifier na tinatangay ng oxygen. Ang metalurhiya at pagbuo ng kuryente ay nagpapakita rin ng malakas na potensyal, na umaabot sa 65% at 70% ayon sa pagkakabanggit, na nakikinabang mula sa tuluy-tuloy na mataas na dami ng mga stream ng tambutso. Ang mga proseso ng sintetikong ammonia ay nakakamit ng humigit-kumulang 60%, na nalilimitahan ng mas maraming variable na kondisyon sa pagpapatakbo. Ang biomass gasification, habang isang umuusbong na aplikasyon, ay nagpapakita na ng 53% na potensyal sa pagbawi, na inaasahang bubuti habang tumatanda ang teknolohiya. Ang mga figure na ito ay sumasalamin sa nasasalat na halaga ng isang mahusay na disenyo pagbawi ng init ng basura sa industriya imprastraktura ay naghahatid sa iba't ibang mga aplikasyon.
2. Mga Pangunahing Tampok ng High-Temperature WHB para sa Oxygen-Blown Gasifiers
Ang Waste Heat Recovery Unit para sa High-Temperature Flue Gas mula sa Oxygen-Blown Gasifier ay ininhinyero upang tugunan ang pinaka-hinihingi na mga thermal environment sa modernong industriya. Ang pilosopiya ng disenyo nito ay nakasentro sa tibay, kahusayan, at tuluy-tuloy na pagsasama — ang tatlong haligi na tumutukoy sa isang maaasahang boiler sa pagbawi ng init sa patuloy na operasyong pang-industriya.
(1) Disenyong Lumalaban sa Mataas na Temperatura
Ang mga elemento ng pagpapalitan ng init ay ginawa mula sa mga materyales na haluang lumalaban sa mataas na temperatura kabilang ang 310S hindi kinakalawang na asero at Inconel alloy , o mga ceramic na materyales na may kakayahang makatiis ng tuluy-tuloy na pag-alis ng flue gas sa 800–1200°C. Pinipigilan ng materyal na engineering na ito ang pagpapapangit, kaagnasan, at oksihenasyon kahit na sa ilalim ng matagal na matinding thermal loading — isang kritikal na kinakailangan para sa anumang maaasahan China Mataas na temperatura WHB .
(2) Dust-Resistant at Anti-Coking adaptability
Ang purong oxygen gasification na flue gas ay nagdadala ng mataas na karga ng alikabok at mga potensyal na bahagi ng coking. Ang yunit ng pagbawi ng tambutso ng gas tinutugunan ito ng malalaking siwang, mababa ang resistensyang mga heat exchange na channel na sinamahan ng mga online na kagamitan sa paglilinis tulad ng mga pulse soot blower at mechanical rapper, na pinapanatili ang pare-parehong kahusayan sa paglipat ng init sa buong pinalawig na mga ikot ng pagpapatakbo.
(3) High-Efficiency Heat Exchange Structure
Na-optimize na mga layout ng ibabaw ng heat exchange — kabilang ang staggered tube bundle at finned heat exchange — i-maximize ang lugar ng paglipat at pahusayin ang heat transfer coefficient. Ang structural advantage na ito ay nagpapahintulot sa sistema ng pagbawi ng tambutso ng gas upang sumipsip ng mas maraming init mula sa daloy ng tambutso ng gas, pinapaliit ang mga pagkalugi sa init at pag-maximize ng singaw o output ng kuryente.
(4) Malakas na System adaptability at Katatagan ng Operasyon
Itinutugma ang mga istrukturang sukat at disenyo ng interface sa dami ng paglabas ng tambutso ng gas at mga parameter ng presyon ng mga partikular na gasification furnace, na nagpapagana ng tuluy-tuloy na pagsasama nang hindi nakakaabala sa pangunahing operasyon ng kagamitan. Ang real-time na pagsubaybay sa temperatura at presyon, kasama ng mga airtight sealing structures, ay nagsisiguro sa waste heat recovery unit gumagana nang ligtas sa ilalim ng mga kondisyon ng dynamic na proseso.
Tampok
Pagtutukoy / Teknolohiya
Benepisyo
materyal
310S Hindi kinakalawang na Asero / Inconel
Patuloy na lumalaban sa 800–1200°C
Sistema ng Paglilinis
Pulse Soot Brewing / Mechanical Rapping
Pinapanatili ang kahusayan sa ilalim ng mataas na pagkarga ng alikabok
Layout ng Heat Exchange
Staggered Tube Bundle / Finned Surfaces
Pina-maximize ang koepisyent ng paglipat ng init
Pagsubaybay
Mga Real-time na Temperatura at Pressure Sensor
Pinipigilan ang over-temperatura / over-pressure faults
Pag-install
Opsyon sa Modular na Disenyo
Pinasimpleng pagpapanatili at scalability
Talahanayan 1: Mga pangunahing teknikal na tampok ng high-temperature na waste heat recovery unit para sa mga gasifier na may oxygen-blown
Nagbibigay ang radar chart na ito ng multi-dimensional na paghahambing ng mga pangunahing katangian ng pagganap ng mataas na temperatura waste heat recovery unit . Pinakamataas ang mga marka ng katatagan ng pagpapatakbo sa 4.9 sa 5.0, na sumasalamin sa matatag na real-time na pagsubaybay at airtight sealing na disenyo ng system. Ang thermal resistance ay sumusunod nang malapit sa 4.8, na binibigyang-diin ang kakayahan ng mga premium na materyales na haluang metal na makatiis sa matinding temperatura na mga kapaligiran na matatagpuan sa mga operasyon ng gasifier na may oxygen. Itinatampok ng kahusayan sa palitan ng init (4.7) at paglaban sa alikabok (4.5) ang pag-optimize ng unit para sa mga tunay na kondisyong pang-industriya, kung saan ang fouling at coking ay kumakatawan sa mga patuloy na hamon sa pagpapatakbo. Ang kakayahang umangkop ng system sa 4.4 ay sumasalamin sa modular na arkitektura na sumusuporta sa magkakaibang mga pagsasaayos ng gasifier, mula sa mga planta ng kemikal ng karbon hanggang sa mga umuusbong na pasilidad sa paggawa ng biomass at hydrogen. Kung pinagsama-sama, ang limang dimensyong ito ay nagpapatunay na ang WHR boiler ay ininhinyero para sa komprehensibong pagganap sa industriya sa halip na maging mahusay sa isang lugar sa kapinsalaan ng iba.
3. Mga Pangunahing Lugar na Aplikasyon ng Waste Heat Recovery System
Ang versatility of a well-designed sistema ng pagbawi ng tambutso ng gas nangangahulugan na ang mga benepisyo nito ay umaabot sa maraming pang-industriyang domain. Ang mga sumusunod ay ang mga pangunahing kapaligiran ng aplikasyon kung saan ang pagbawi ng init ng basura ng gasifier ang yunit ay naghahatid ng pinakamahalagang epekto.
(1) Industriya ng Coal Chemical
Sa mga halamang kemikal ng karbon na gumagawa ng methanol, synthetic ammonia, olefins, at hydrogen, ang Coal Chemical WHB gumaganap ng isang sentral na papel. Ang na-recover na singaw ay pangunahing nagtutulak ng malalaking compressor at natutugunan ang mga kinakailangan sa init ng proseso, na ginagawa itong pangunahing kontribyutor sa pagbabawas ng kabuuang paggamit ng enerhiya. Iminumungkahi ng data ng industriya na ang pag-deploy ng isang epektibo pagbawi ng init ng tambutso sistema sa mga proseso ng kemikal ng karbon ay maaaring mabawasan ang kabuuang gastos sa enerhiya ng 15–25% (China National Coal Association, 2022).
(2) Pinagsamang Heat at Power Generation
Pinakikinabangan ng pinagsamang mga sistema ng henerasyon ang WHR boiler upang maihatid ang parehong kuryente at singaw nang sabay-sabay, na nakakamit ng cascaded na paggamit ng enerhiya. Ang dual-output configuration na ito ay partikular na mahalaga para sa mga pasilidad na naglalayong i-optimize ang balanse ng enerhiya ng pinagsama-samang kemikal at mga sistema ng produksyon ng kuryente.
(3) Biomass at Waste Gasification
Ang mga umuusbong na aplikasyon sa biomass at waste gasification ay mabilis na nagpapalawak ng papel ng pagbawi ng init ng basura sa industriya mga yunit. Sinusuportahan ng mga system na ito ang green fuel production at renewable electricity generation, na umaayon sa mga global decarbonization target habang naghahatid ng masusukat na pagtitipid sa pagpapatakbo.
(4) Hydrogen Production na may Carbon Capture (CCUS)
Sa mga pasilidad ng produksyon ng hydrogen na isinama sa mga proseso ng Carbon Capture, Utilization, and Storage (CCUS), ang sistema ng pagbawi ng init ng tambutso nagbibigay ng enerhiya na kailangan para sa mga operasyon ng pagkuha ng carbon na masinsinan sa enerhiya, direktang binabawasan ang kanilang mga gastos at pagpapabuti sa pangkalahatang ekonomiya ng proyekto ng mga low-carbon hydrogen production pathways.
Inihahambing ng column chart na ito ang tinantyang mga pagbawas sa gastos sa enerhiya na makakamit sa apat na pangunahing domain ng aplikasyon ng sistema ng pagbawi ng init ng basura . Ang industriya ng kemikal ng karbon ay nagtatala ng pinakamataas na potensyal na matitipid sa humigit-kumulang 25%, na hinihimok ng malaki, tuluy-tuloy na dami ng mataas na temperatura na maubos na gas na likas sa mga proseso ng gasification. Ang produksyon ng hydrogen na pinagsama-sama ng CCUS ay sumusunod sa 22%, na sumasalamin sa makabuluhang pangangailangan ng enerhiya ng mga operasyon ng pagkuha ng carbon na maaaring bahagyang mabawi ng nabawi na init. Nakakamit ng power generation ang humigit-kumulang 20% na pagbawas sa gastos, lalo na sa pinagsamang init at power configuration kung saan na-optimize ang paggamit ng singaw. Ang biomass gasification, isang umuusbong na larangan pa rin, ay kasalukuyang nakakakuha ng humigit-kumulang 18% na matitipid, na may malaking puwang para sa pagpapabuti habang ang mga disenyo ng proseso ay nagiging mas standardized. Ang mga numerong ito ay nagpapatibay sa komersyal at pangkalikasan na kaso para sa pamumuhunan sa isang mataas na kalidad China Waste Heat Recovery Boiler sa lahat ng naaangkop na pang-industriyang setting.
4. Pangunahing Pamantayan sa Pagpili para sa isang Waste Heat Recovery Boiler Manufacturer
Pagpili ng tama Waste Heat Recovery Boiler Manufacturer or Supplier ng WHB na may mataas na temperatura nangangailangan ng pagsusuri ng maramihang teknikal at komersyal na dimensyon. Ang mga sumusunod na pamantayan ay kumakatawan sa mga pinakamahusay na kagawian sa industriya para sa mga koponan sa pagkuha at mga gumagawa ng desisyon sa engineering.
In-house na kakayahan na sumasaklaw sa pagbuo ng heat pipe, nickel-based brazing, at paggawa ng pressure vessel
Nagpakita ng track record sa kemikal ng karbon, metalurhiya, at mga proyekto sa pagbuo ng kuryente
Pamumuhunan sa R&D sa mga high-temperature alloy na materyales at advanced na heat exchange geometry
Modular na kakayahan sa disenyo para sa nababaluktot na pag-install at pagpapalawak ng kapasidad sa hinaharap
Karanasan sa pag-export at pagsunod sa mga pamantayan ng international pressure vessel
Comprehensive after-sales support kabilang ang mga malalayong diagnostic at on-site na serbisyo sa pagpapanatili
Jiangsu Shineng Chemical Equipment Co., Ltd. , na itinatag noong 2005, ay namumuno Tagagawa ng China yunit ng pagbawi ng tambutso ng gas and kumpanya ng sistema ng pagbawi ng init ng basura . Ang kumpanya ay dalubhasa sa R&D at pagmamanupaktura ng mga flue gas waste heat recovery system at chemical equipment, na nagtataglay ng komprehensibong in-house na mga kakayahan mula sa heat pipe development at nickel-based brazing hanggang sa pressure vessel fabrication. Ang mga produkto ay malawakang ginagamit sa mga industriya ng kemikal ng karbon, metalurhiya, pagbuo ng kuryente, at sintetikong ammonia, at na-export sa maraming merkado sa ibang bansa — na nagpapakita ng reputasyon para sa teknikal na pagiging maaasahan na binuo sa halos dalawang dekada ng patuloy na pagbabago.
Sinusubaybayan ng line chart na ito ang tinantyang trajectory ng paglago ng pandaigdigang industriya sistema ng pagbawi ng init ng basura market mula 2019 hanggang 2024, na may naka-overlay na Chinese market sub-trend. Ang pandaigdigang merkado ay lumawak mula sa humigit-kumulang $22 bilyon noong 2019 hanggang sa tinatayang $38 bilyon sa pamamagitan ng 2024, na sumasalamin sa isang tambalang taunang rate ng paglago na humigit-kumulang 10–11% — naaayon sa mga projection na inilathala ng MarketsandMarkets sa kanilang ulat sa 2023 Waste Heat Recovery Market. domestic ng China pagbawi ng init ng tambutso Ang merkado ay lumago nang proporsyonal, na hinimok ng mandatoryong mga pamantayan sa kahusayan ng enerhiya at pagpapabilis ng pamumuhunan sa kemikal ng karbon at malinis na sektor ng enerhiya. Ang patuloy na pataas na kalakaran ay binibigyang-diin ang estratehikong kahalagahan ng pakikipagsosyo sa may karanasan China Energy-saving WHB mga tagagawa. Itinatampok din ng matatag na konteksto ng merkado na ito kung bakit dapat tumuon ang mga desisyon sa pagkuha sa mga supplier na may napatunayang in-house na kakayahan sa R&D at isang mahabang kasaysayan ng pagpapatakbo sa hinihingi na mga pang-industriyang kapaligiran. Gusto ng mga supplier Jiangsu Shineng Chemical Equipment Co., Ltd. ay mahusay na nakaposisyon upang suportahan ang paglago ng merkado na ito na may malalim na teknikal na kadalubhasaan at itinatag na imprastraktura sa pagmamanupaktura.
5. Mga Madalas Itanong
Q1: Anong mga temperatura ang maaaring hawakan ng high-temperature waste heat recovery boiler?
Isang maayos na engineered High-temperature WHB ay idinisenyo upang pangasiwaan ang mga temperatura ng inlet flue gas mula 800°C hanggang 1200°C, katangian ng tambutso ng gasifier na tinatangay ng oxygen. Ang mga elemento ng pagpapalitan ng init ay gumagamit ng mga materyales na may mataas na temperatura gaya ng 310S na hindi kinakalawang na asero at Inconel, partikular na pinili para sa kanilang panlaban sa oksihenasyon, kilabot, at pagkapagod sa init sa ilalim ng matagal na matinding mga kondisyon.
Q2: Paano pinangangasiwaan ng flue gas recovery unit ang mataas na alikabok at mga kondisyon ng coking?
Ang yunit ng pagbawi ng tambutso ng gas tinutugunan ang mga hamong ito sa pamamagitan ng kumbinasyon ng malaking siwang, mababang paglaban sa disenyo ng heat exchange channel at pinagsamang mga online na sistema ng paglilinis. Ang pulse soot blowing at mechanical rapping device ay nag-aalis ng mga naipon na particulate sa real time, na pumipigil sa unti-unting pagkawala ng kahusayan na magreresulta mula sa pagkakaroon ng alikabok at coking sa mga ibabaw ng heat transfer.
Q3: Sa aling mga industriya pinakakaraniwang ginagamit ang gasifier waste heat recovery unit?
Ang Gasifier Waste Heat Recovery Ang unit ay pinakamalawak na naka-deploy sa industriya ng kemikal ng karbon — para sa paggawa ng methanol, synthetic ammonia, olefin, at hydrogen — na sinusundan ng metalurhiya, pagbuo ng kuryente, at lalo pang dumarami sa mga umuusbong na sektor gaya ng biomass gasification at produksyon ng hydrogen kasama ng CCUS. Sinusuportahan din ng modular, adaptable na disenyo nito ang pag-deploy sa pinagsamang init at mga sistema ng kuryente kung saan ang mga output ng singaw at kuryente ay kinakailangan nang sabay-sabay.
