Cyclone Dust Collector

Cyclone Dust Collector

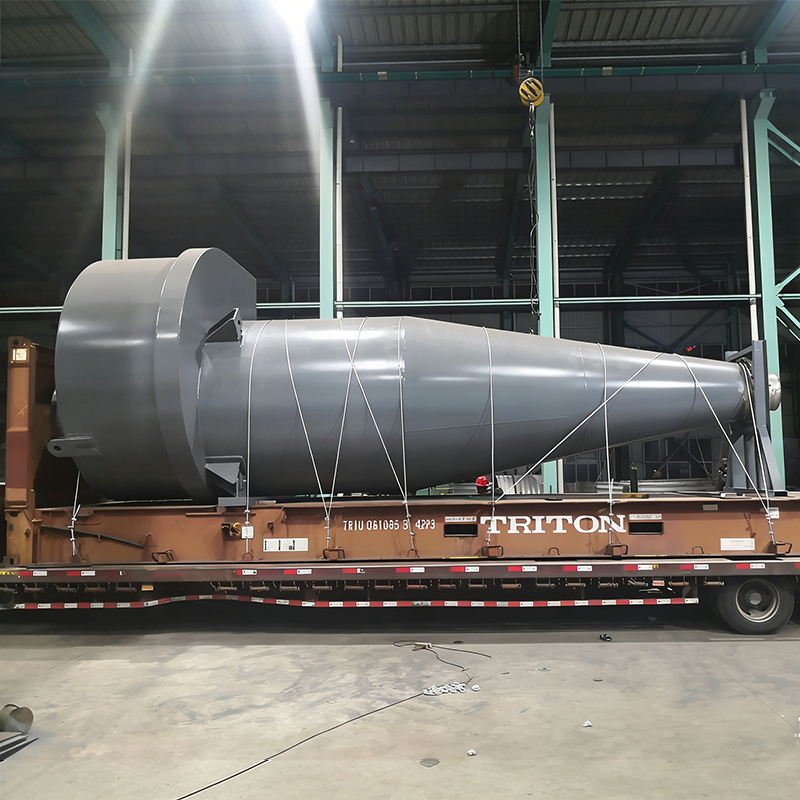

Ang Cyclone Dust Collector ay isang mechanical dust collection device na gumagamit ng centrifugal force para sa gas-solid separation. Kapag ang daloy ng hangin na puno ng alikabok ay pumasok sa device nang tangential sa bilis na 15-25 m/s, ito ay umiikot, na nagiging sanhi ng mga dust particle na may density na mas malaki kaysa sa gas na itatapon laban sa dingding sa ilalim ng centrifugal force at mahulog sa ilalim na hopper, kaya naghihiwalay sa alikabok mula sa daloy ng hangin. Kung ikukumpara sa mga baghouse dust collector at cartridge dust collectors, na umaasa sa filter na media para sa interception, ang Cyclone Dust Collector ay pangunahing idinisenyo para sa paunang paggamot ng alikabok na may mas malalaking laki ng particle (karaniwang kumukuha ng mga dust particle na mas malaki sa 5μm) o mas mataas na konsentrasyon. Ang mas simpleng istraktura nito ay nag-aalis ng pangangailangan para sa madalas na pagpapalit ng filter ng media, na nagreresulta sa mga makabuluhang pakinabang sa paunang pamumuhunan at mga gastos sa pagpapatakbo/pagpapanatili. Ang kagamitang ito ay gumagana nang matatag kapag humahawak ng mataas na temperatura, mataas na karga ng alikabok, na may kahusayan sa pag-alis ng alikabok sa pangkalahatan sa pagitan ng 80% at 98% at pagkawala ng resistensya na humigit-kumulang 580 hanggang 1960 Pascals. Ito ay karaniwang ginagamit sa mataas na konsentrasyon ng alikabok bago ang pag-alis at mga proseso ng pagbawi ng materyal sa mga industriya tulad ng mga materyales sa gusali, kemikal, at metalurhiya. Ang mga cyclone dust collectors ay walang mga gumagalaw na bahagi at maaaring gawa sa mga materyales tulad ng carbon steel o stainless steel, na ginagawang matibay at angkop para sa malawak na hanay ng mga kondisyon ng operating. Gayunpaman, dahil sa kanilang limitadong kahusayan sa pagkuha ng pinong alikabok, kadalasang ginagamit ang mga ito sa serye kasama ng iba pang mga high-efficiency na dust collector upang pahusayin ang pangkalahatang epekto ng purification.

Makipag-ugnayan sa Amin
  • Mga tampok
  • Mensahe
Mga tampok

Mga Pangunahing Tampok
Mga Tampok na Pang-istruktura: Simpleng istraktura, karaniwang binubuo ng inlet pipe, outlet pipe, cylindrical body, conical body, at dust hopper. Walang mga gumagalaw na bahagi sa loob, at ang operasyon nito ay hindi nakadepende sa filter na media.
Mga Tampok ng Pagganap: Inuri bilang isang medium-efficiency dust collector, ang dust removal efficiency nito para sa dust particle na mas malaki sa 5μm ay karaniwang nasa pagitan ng 70% at 98%, lalo na angkop para sa pagkuha ng tuyo, non-fibrous particulate dust. Ang pagkawala ng presyon nito ay karaniwang kinokontrol sa pagitan ng 500 at 2000 Pascals.
Mga Materyales at tibay: Maaaring gawin gamit ang mga materyales tulad ng carbon steel at hindi kinakalawang na asero, na may kakayahang makayanan ang mataas na temperatura (ilang mga modelo hanggang 1000℃) at mataas na presyon ng mga kondisyon sa pagpapatakbo.



Pangunahing Aplikasyon:
Karaniwang ginagamit bilang isang pretreatment device upang makuha ang mataas na konsentrasyon ng malalaking particle dust, na epektibong binabawasan ang pagkarga sa kasunod na high-efficiency na kagamitan sa pagtanggal ng alikabok. Angkop din para sa pagbawi ng materyal at iba pang mga sitwasyon.
Pangunahing Lugar ng Aplikasyon:
Malakas na Industrial Dust Pretreatment: Ginagamit para sa pre-dust na pag-alis ng high-temperature na flue gas sa mga industriya tulad ng bakal, semento, at kapangyarihan, tulad ng paghihiwalay ng mga magaspang na particle sa boiler flue at rotary kiln outlet.
Pagbawi ng Materyal at Pneumatic Conveying: Ginagamit sa paggawa ng kemikal, pagkain, at parmasyutiko upang mabawi ang mahahalagang hilaw na materyales, na nakakamit ng tuyong koleksyon kapag isinama sa mga pneumatic conveying system.
Woodworking at Machining: Tinatrato ang malalaking-particle na alikabok na nabuo mula sa paggiling ng kahoy at metal, tulad ng isang pre-separator sa isang central dust collection system sa woodworking workshop.
Explosion-proof at Mga Espesyal na Kapaligiran: Nagtatampok ng anti-static na disenyo para sa mga sumasabog na alikabok (gaya ng aluminum powder at coal powder), nakakatugon sa mga kinakailangan sa kalinisan sa malinis na silid.





Mga Kaugnay na Produkto
Tungkol sa
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China industrial cyclone dust collector manufacturer and cyclone collector supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Sertipiko ng karangalan
  • Sertipikasyon ng Sistema ng Pamamahala sa Kalusugan at Kaligtasan sa Trabaho
  • Sertipikasyon ng Environmental Management System
  • Sertipikasyon ng Quality Management System
  • Sertipikasyon
  • Sertipiko ng Awtorisasyon
  • Lisensya sa Produksyon ng Espesyal na Kagamitang People's Republic of China
  • Lisensya sa Produksyon ng Espesyal na Kagamitang People's Republic of China
  • Sertipikasyon
  • Sertipikasyon
Balita
Kaalaman sa industriya

Cyclone Dust Collecto (tinatawag din kolektor ng bagyo or pang-industriya kolektor ng alikabok ng bagyo ) ay isang malawakang ginagamit na mechanical separation device na nag-aalis ng particulate matter mula sa mga gas stream gamit ang centrifugal force. Hindi tulad ng mga sistemang nakabatay sa filter, a China Cyclone Dust Collector ay walang gumagalaw na bahagi o mga bag ng filter, na ginagawa itong lubos na maaasahan para sa mataas na temperatura at nakasasakit na mga aplikasyon ng alikabok. Jiangsu Shineng Kemikal Equipment Co., Ltd. — Bilang China flue gas recovery unit manufacturer at waste heat recovery system company, Jiangsu Shineng Chemical Equipment Co., Ltd, na itinatag noong 2005, ang kumpanya ay dalubhasa sa R&D at pagmamanupaktura ng mga flue gas waste heat recovery system at chemical equipment, na nagtataglay ng komprehensibong in-house na kakayahan mula sa heat pipe development at nickel-based brazing hanggang sa pressure vessel fabrication. Ang aming mga produkto ay malawakang ginagamit sa kemikal ng karbon, metalurhiya, pagbuo ng kuryente, at mga industriya ng synthetic na ammonia, at na-export sa mga merkado sa ibang bansa. Ang parehong kahusayan sa engineering ay umaabot sa aming China Mechanical Dust Collector mga solusyon para sa pre-filtration at pagbabawas ng pasan ng alikabok.

Karaniwan, a cyclone dust extractor nakakamit ang mga kahusayan sa pagkolekta ng 85% hanggang 95% para sa mga particle na mas malaki sa 10 microns, at hanggang sa 98% para sa mga particle >30 microns. Ito ay nagsisilbing a dust deputy cyclone sa maraming halaman, na nagpoprotekta sa mga downstream na baghouse o scrubber. Ang pandaigdigang sektor ng semento at metalurhiya lamang ay gumagamit ng higit sa 300,000 cyclone units, na bumabawi ng milyun-milyong tonelada ng mahalagang alikabok taun-taon (EPA teknikal na pagsusuri 2024).

1. Paano Gumagana ang isang Cyclone Dust Collector? (Mekanismo ng Operasyon)

A pang-industriya kolektor ng alikabok ng bagyo ginagawang high-speed spiral vortex ang inlet gas velocity. Ang gas ay pumapasok nang tangential sa itaas (karaniwang 15-25 m/s ang bilis ng pumapasok), na lumilikha ng double vortex: ang panlabas na pababang helix ay pinipilit ang alikabok patungo sa dingding, habang ang panloob na pataas na helix ay lumalabas sa malinis na gas. Ang centrifugal acceleration ay nasa pagitan 500 hanggang 2000 G , na nagiging sanhi ng epekto ng mga particle sa conical wall at dumudulas sa dust hopper.

Para sa isang karaniwang disenyo ng Stairmand na may mataas na kahusayan, ang cut diameter (d50) - laki ng particle na nakolekta sa 50% na kahusayan - ay nasa paligid 4-6 microns sa pagbaba ng presyon ng 1.0-1.5 kPa. Sa pamamagitan ng pag-optimize ng mga sukat ng pumapasok at haba ng kono, Supplier ng Cyclone Dust Collector Gumagawa ang Jiangsu Shineng ng mga custom na unit na nagpapababa ng mga particulate emission sa ibaba 50 mg/Nm³ para sa paunang paglilinis ng kemikal ng karbon. Ang data mula sa isang 2025 metalurgical installation ay nagpakita ng pag-alis ng 92% ng mga multa ng iron ore (range na sukat 8-50 µm) bago ang waste heat boiler.

2. Paghahambing ng Kahusayan ayon sa Laki ng Particle (Key Performance Data)

Ang talahanayan sa ibaba ay nagbubuod ng tipikal na fractional na kahusayan ng a pinakamahusay na cyclone dust collector ayon sa mga pamantayan ng ASME PTC 31. Para sa mga particle sa ilalim ng 5 microns, a kolektor ng bagyo maaaring magsilbi bilang isang pre-cleaner; gayunpaman, ang pagpapares sa isang baghouse ay nakakamit ng pangkalahatang kahusayan >99.9%.

Talahanayan 1: Cyclone fractional separation efficiency kada particle diameter (gas velocity 18 m/s)
Laki ng Particle (µm) Kahusayan (%) Karaniwang Aplikasyon
1-5 30-55 Pinong fly ash, pangalawang koleksyon
5-10 60-80 Alabok ng semento, mga chips ng kahoy
10-30 85-94 Metallurgical dust, mga multa ng karbon
>30 95-98 Buhangin, nakakagiling na swarf
Kahusayan sa Pagkolekta ayon sa Laki ng Particle (Industrial Cyclone Dust Collector) 5 µm 42% na kahusayan 10 µm 70% 20 µm 88% 50 µm 97% Batay sa mga pagsubok ng high-efficiency cyclone (Stairmand design) – Jiangsu Shineng reference data 2024

Pagsusuri ng pahalang na bar: Ang tsart sa itaas ay naglalarawan ng malakas na pag-asa ng cyclone dust collector kahusayan sa diameter ng butil. Para sa 5 micron dust (typical of fine metalurgical fume), nananatiling 42% lang ang kahusayan kaya naman China Mechanical Dust Collector Maaaring kailanganin lamang ng buli ng baghouse. Sa 10 microns, ang kahusayan ay tumataas sa 70%, tumatawid sa karaniwang cutoff para sa pre-separation. Umaabot sa 20 microns, ang dust deputy cyclone kumukuha ng 88% ng materyal, na makabuluhang binabawasan ang downstream load. Sa 50 microns (hal., coarse ash o buhangin), ang tagabunot ng bagyo nakakamit ang 97% na ginagawa itong isang nakapag-iisang solusyon. Ang mga halagang ito ay nagmumula sa mga pagsubok sa pamamahagi ng laki ng butil na isinagawa sa mga planta ng kemikal ng karbon sa Shanxi (2025). Para sa pinakamainam na resulta, a pinakamahusay na cyclone dust collector mula sa Jiangsu Shineng ay custom-designed sa paligid ng partikular na dust PSD.

3. Pressure Drop vs. Inlet Velocity (Operational Optimization)

Isang well-engineered pang-industriya kolektor ng alikabok ng bagyo binabalanse ang kahusayan sa pagkolekta at pagkonsumo ng enerhiya. Ang sumusunod na line chart ay nagpapakita ng pressure drop evolution sa isang tipikal kolektor ng bagyo katawan habang tumataas ang bilis ng gas. Data mula sa scale ng laboratoryo na napatunayan ng CFD simulation (Journal of Aerosol Science, 2024).

Cyclone Pressure Drop vs. Inlet Velocity 10 m/s 14 m/s 18 m/s 22 m/s 25 m/s Pagbaba ng Presyon (Pa) Inlet velocity (m/s) 400 Pa 1650 Pa

Interpretasyon ng line graph: Para sa isang China Cyclone Dust Collector , ang pagtaas ng inlet velocity mula 10 m/s hanggang 25 m/s ay nagpapataas ng pressure drop mula 400 Pa hanggang 1650 Pa – kasunod ng quadratic na relasyon (ΔP ∝ v²). Ang pinakamainam na operating zone para sa a cyclone dust extractor ay karaniwang nasa pagitan ng 16 at 20 m/s, na nakakamit ng kahusayan sa pag-alis sa itaas ng 88% para sa 10-micron na alikabok na may katamtamang parusa sa enerhiya (800-1200 Pa). Sa ibaba ng 12 m/s, ang dust re-entrainment ay nangyayari, habang sa itaas ng 22 m/s erosion ng cone ay bumibilis at ang mga gastos sa kuryente ay tumataas nang husto. kay Jiangsu Shineng pang-industriya kolektor ng alikabok ng bagyo isinasama ng mga disenyo ang mga liner na lumalaban sa pagsusuot para sa mga tungkuling metalurhiko na may mataas na bilis. Para sa 50,000 m³/h na daloy ng gas, ang pagpili ng 18 m/s sa halip na 24 m/s ay binabawasan ang pagkonsumo ng kuryente ng fan ng 38% habang pinapanatili ang 90% na koleksyon ng mga medium particle.

4. Industrial Adoption at Dust Load Reduction (Real-World Data)

Supplier ng Cyclone Dust Collector Ang Jiangsu Shineng ay nagsisilbi sa iba't ibang sektor. Inihahambing ng column chart sa ibaba ang karaniwang konsentrasyon ng pumapasok ng alikabok kumpara sa konsentrasyon ng labasan para sa apat na pangunahing industriya na gumagamit ng wastong sukat China Mechanical Dust Collector bilang pre-filter.

Inlet vs Outlet Dust Concentration ayon sa Industriya (g/Nm³) 35 Semento 50 bakal 18 kapangyarihan 28 Chemical 4.5 5.8 2.1 3.2 Madilim na matataas na bar: Inlet dust load; mga light lower bar: Outlet pagkatapos ng cyclone

Mga insight sa column chart: Inihahambing ng tsart ang bigat ng alikabok ng hilaw na gas sa nalinis na gas pagkatapos ng mataas na kahusayan dust deputy cyclone . Sa paggawa ng bakal (EAF off-gas), ang inlet dust concentration ay maaaring umabot sa 50 g/Nm³; isang maayos na dinisenyo pang-industriya kolektor ng alikabok ng bagyo binabawasan ito sa ~5.8 g/Nm³, na kumakatawan 88.4% mass removal . Para sa mga hurno ng semento, ang pagbabawas ay mula 35 hanggang 4.5 g/Nm³ (87% episyente). Ang mga power plant na nagsusunog ng pulverized coal ay nakikita ang pumapasok na 18 g/Nm³ na bumababa sa 2.1 g/Nm³ (efficiency 88.3%). Ang ganitong pagganap ay nagpapatunay kung bakit pinakamahusay na cyclone dust collector nananatiling kailangang-kailangan para sa pre-treatment. Sa pamamagitan ng pagpapababa ng karga ng alikabok, pinapahaba ng mga filter ng downstream bag ang kanilang buhay ng serbisyo nang hanggang 300% (data ng field mula sa pag-install ng Jiangsu Shineng sa Henan, 2025).

5. Cyclone Dust Collector vs. Alternative Technologies (Paghahambing ng Radar)

Sinusuri ng radar chart sa ibaba ang apat na pangunahing pamantayan: pagpapaubaya sa temperatura, gastos sa pagpapanatili, kahusayan sa pagkolekta para sa pinong alikabok (2-5 µm), at gastos sa kapital. Ang Cyclone (asul) ay mahusay sa mataas na temperatura at mababang maintenance.

Bagyo (Mataas na Temp) Baghouse (pinong alikabok) Mataas na temp Pagpapanatili Pinong Alikabok Eff Gastos ng kapital pagiging simple

Interpretasyon ng radar chart: Inihahambing ng radar ang a China Cyclone Dust Collector (asul na polygon) laban sa isang tipikal na baghouse (pulang putol-putol). Ang kolektor ng bagyo pinakamataas na marka (10/10) sa pagpapaubaya sa mataas na temperatura (hanggang 450°C nang walang mga isyu), at 9/10 sa mababang maintenance dahil walang kinakailangang filter bag o pulse jet. Ang halaga ng kapital ay makabuluhang mas mababa (8/10). Para sa fine dust efficiency (2-5 µm), ang mga bagyo ay nakakamit lamang ng 3/10 habang ang mga baghouse ay umaabot sa 9/10. Gayunpaman, bilang isang China Mechanical Dust Collector ginagamit kasabay ng isang baghouse, binabawasan nito ang pagkarga sa mga mamahaling fine filter, na nag-o-optimize sa kabuuang gastos sa pagpapatakbo ng halaman. Sa metalurhiko waste heat system, a cyclone dust extractor mula sa Jiangsu Shineng pinoprotektahan ang downstream waste heat boiler mula sa nakasasakit na abo. Pag-aaral ng kaso: isang copper smelter sa Yunnan ang nag-install ng aming pang-industriya kolektor ng alikabok ng bagyo at binawasan ang taunang pagpapanatili ng baghouse ng 43%.

Samakatuwid, ang pagpili ng tama Supplier ng Cyclone Dust Collector tinitiyak ang pinakamainam na geometry (inlet height, vortex finder diameter) para sa iyong PSD. Pinagsasama ni Jiangsu Shineng ang CFD simulation sa proprietary wear-resistant lining para maihatid pinakamahusay na cyclone dust collector mga sistema para sa malupit na kapaligiran.

6. Mga Pangunahing Bentahe ng Jiangsu Shineng Cyclone Dust Collector Solutions

  • Custom-engineered mga sukat sa bawat partikular na katangian ng alikabok at mga rate ng daloy (500 hanggang 300,000 m³/h).
  • Heavy-duty construction na may 6-12 mm abrasion-resistant steel plate, buhay ng serbisyo na higit sa 12 taon.
  • Pagsasama sa mga waste heat recovery system – bilang tagagawa ng flue gas recovery unit, nag-aalok kami ng pinagsamang solusyon ng cyclone WHB.
  • Napatunayang pag-export sa mga proyektong metalurhiko at kapangyarihan sa ibang bansa (Indonesia, Kazakhstan, Chile).

Bilang isang karanasan Supplier ng Cyclone Dust Collector , Nagbibigay ang Jiangsu Shineng ng buong teknikal na dokumentasyon kabilang ang mga curve ng kahusayan, mga hula sa pagbaba ng presyon, at modelong 3D. Para sa bawat China Mechanical Dust Collector pagtatanong, nagsasagawa kami ng pagsusuri sa laki ng butil upang magarantiya ang pagganap ng paghihiwalay na nakakatugon sa mga lokal na pamantayan sa kapaligiran (karaniwang 50 mg/Nm³ outlet para sa pre-dedusting).

7. Mga Madalas Itanong tungkol sa Cyclone Dust Collector

Q1: Ano ang perpektong bilis ng gas para sa isang pang-industriya na cyclone dust collector?

Pinakamainam na inlet velocity para sa a cyclone dust extractor ay 16-20 m/s. Sa ibaba ng 12 m/s, ang pag-re-entrain ng butil ay binabawasan ang kahusayan; higit sa 22 m/s, ang pagguho at pagbaba ng presyon ay tumaas nang husto. Dinisenyo ni Jiangsu Shineng ang bawat unit para sa isang tiyak na bilis batay sa dust abrasivity.

T2: Maaari bang hawakan ng cyclone collector ang malagkit o basang alikabok?

Pamantayan China Cyclone Dust Collector ay hindi gaanong epektibo para sa hygroscopic o malagkit na alikabok dahil sa pagtatayo ng dingding. Gayunpaman, ang pagdaragdag ng liner o paggamit ng "dry cyclone" na may thermal insulation ay pumipigil sa condensation. Para sa mataas na kahalumigmigan (>15% RH), inirerekomenda namin ang isang pre-heater o alternatibong disenyo.

T3: Paano naiiba ang isang dust deputy cyclone sa isang regular na bagyo?

Ang “dust deputy cyclone” ay karaniwang tumutukoy sa isang maliit, mataas na kahusayan na malinaw na plastic cyclone para sa mga vacuum ng workshop. Mga katapat na pang-industriya mula sa Cyclone Dust Collecto Supplier Jiangsu Shineng scale ang parehong centrifugal na prinsipyo para sa napakalaking daloy na may mas makapal na mga anggulo ng kono (12-15°). Parehong walang bahaging gumagalaw ngunit ang mga pang-industriyang bersyon ay gumagamit ng mabibigat na bakal at nakakamit ang 95% para sa mga particle na >15 µm.

Para sa isangny further inquiry about pinakamahusay na cyclone dust collector pagsasama sa waste heat recovery o proseso ng kemikal, makipag-ugnayan sa Jiangsu Shineng Chemical Equipment Co., Ltd. – ang iyong maaasahang kasosyo mula noong 2005.
