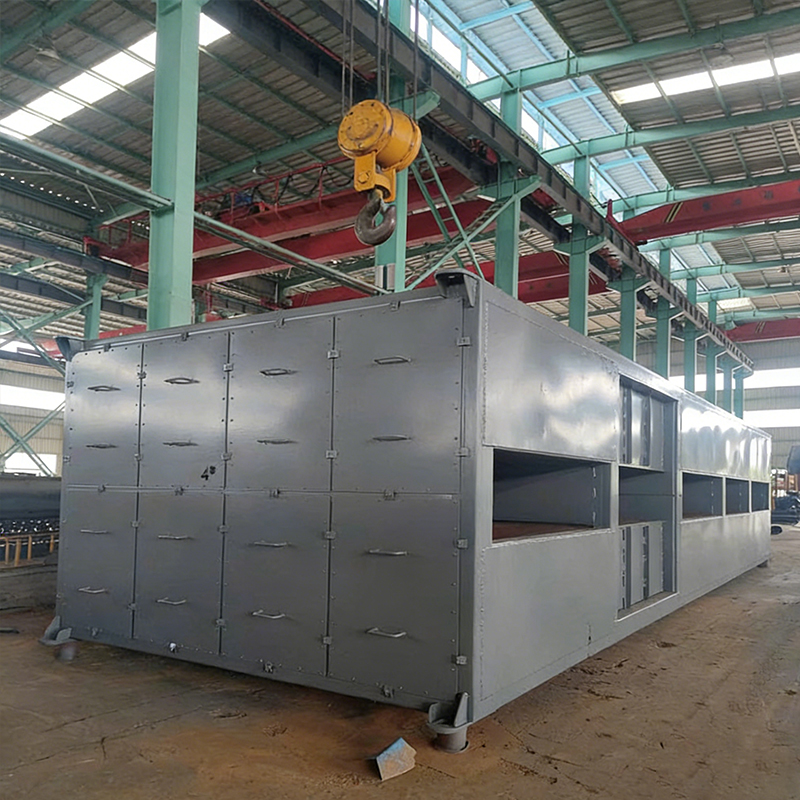

Air Preheater

Air Preheater

Ang air preheater ay isang heat exchanger na naka-install sa flue gas duct sa dulo ng buntot ng boiler. Kinukuha nito ang basurang init mula sa tambutso ng gas upang init ang combustion air na pumapasok sa boiler. Sa isang karaniwang boiler system, ang air preheater ay ang huling device na kumukuha ng init mula sa flue gas.

Makipag-ugnayan sa Amin
  • Mga tampok
  • Mensahe
Mga tampok

Mga Pangunahing Pag-andar:
Pagpapabuti ng Boiler Efficiency: Ito ang pangunahing layunin. Sa pamamagitan ng preheating ng combustion air, ang boiler ay nangangailangan ng mas kaunting gasolina upang magpainit ng tubig sa singaw. Karaniwan, ang kahusayan ng boiler ay tumataas ng humigit-kumulang 1% para sa bawat 20°C na pagtaas sa temperatura ng combustion air.
Pagpapabuti ng Kondisyon ng Pagkasunog: Ang mainit na hangin ay nagtataguyod ng mas kumpleto at matatag na pagkasunog (lalo na para sa durog na karbon sa mga boiler ng power plant), binabawasan ang pagbuo ng hindi nasusunog na mga particle ng carbon at carbon monoxide.
Pagpapatuyo at Preheating na Gatong: Sa mga coal-fired boiler, ang mainit na hangin ay karaniwang ginagamit upang dalhin ang durog na karbon sa burner at patuyuin ang karbon bago sunugin, na mahalaga para sa mahusay na pagkasunog.
Pagbabawas ng Mababang Temperatura na Kaagnasan: Sa pamamagitan ng pagtaas ng temperatura ng mga bahagi ng metal sa dulo ng buntot ng boiler (tulad ng mga economizer), nakakatulong itong maiwasan ang dew point corrosion na dulot ng condensation ng sulfuric acid vapors mula sa flue gas sa mga dingding.
Mga Pangunahing Uri ng Air Preheater:
1. Tubular Air Preheater: Isang simpleng static heat exchanger.
Prinsipyo ng Paggawa: Ang flue gas ay dumadaloy sa tubo, habang ang combustion air ay dumadaloy sa gilid ng tubo. Ang pader ng metal tube ay kumikilos bilang isang ibabaw ng paglipat ng init, na naglilipat ng init mula sa flue gas patungo sa hangin.
2. Rotary Air Preheater: Isang pabago-bago, patuloy na umiikot na heat exchanger.
Prinsipyo ng Paggawa: Ang pangunahing bahagi ay isang rotor na puno ng mga elemento ng imbakan ng init (corrugated metal plates), dahan-dahang pinaikot ng isang motor.
Gilid ng Flue Gas: Ang bahagi ng rotor ay dumadaan sa flue gas passage, kung saan ang mga elemento ng imbakan ng init ay sumisipsip ng init mula sa flue gas.
Gilid ng hangin: Ang iba pang bahagi ng rotor ay dumadaan sa daanan ng hangin, kung saan ang mataas na temperatura na mga elemento ng imbakan ng init ay naglalabas ng nakaimbak na init sa malamig na hangin.
Sa pamamagitan ng tuluy-tuloy na pag-ikot ng rotor, nakumpleto ang isang cyclical heat absorption at release process.



Mga Sitwasyon ng Application:
Industriya ng kuryente: Lalo na para sa malalaking coal-fired power plant boiler, ito ay isang mahalagang piraso ng kagamitan para sa pagpapabuti ng kahusayan at pagbabawas ng pagkonsumo ng karbon.
Industriya ng metalurhiko: Ginagamit sa mga blast furnace, heating furnace, annealing furnace, atbp., upang mabawi ang basurang init mula sa mataas na temperatura na flue gas, makatipid ng gasolina at pagtaas ng temperatura ng furnace.
Mga industriya ng kemikal at pagdadalisay ng langis: Ginagamit sa iba't ibang proseso ng pagpainit ng mga hurno at boiler upang mapabuti ang thermal efficiency ng buong production unit.
Industriya ng mga materyales sa gusali: Gaya ng mga cement kiln, glass melting furnace, atbp., na gumagamit ng waste heat para sa combustion, ito ay isang mahalagang kagamitan para sa pagkamit ng energy conservation at emission reduction.





Mga Kaugnay na Produkto
Tungkol sa
Jiangsu Shineng Chemical Equipment Co., Ltd.
As China air preheater boiler manufacturer and flue gas air preheater supplier, Jiangsu Shineng Chemical Equipment Co., Ltd, founded in 2005, the company specializes in the R&D and manufacturing of flue gas waste heat recovery systems and chemical equipment, possessing comprehensive in-house capabilities spanning from heat pipe development and nickel-based brazing to pressure vessel fabrication. Our products are widely used in coal chemical, metallurgy, power generation, and synthetic ammonia industries, and have been exported to overseas markets.
Sertipiko ng karangalan
  • Sertipikasyon ng Sistema ng Pamamahala sa Kalusugan at Kaligtasan sa Trabaho
  • Sertipikasyon ng Environmental Management System
  • Sertipikasyon ng Quality Management System
  • Sertipikasyon
  • Sertipiko ng Awtorisasyon
  • Lisensya sa Produksyon ng Espesyal na Kagamitang People's Republic of China
  • Lisensya sa Produksyon ng Espesyal na Kagamitang People's Republic of China
  • Sertipikasyon
  • Sertipikasyon
Balita
Kaalaman sa industriya

Ano ang Air Preheater sa isang Boiler? An air preheater sa isang boiler ay isang heat recovery device na kumukuha ng waste heat mula sa flue gas na lumalabas sa boiler furnace at inililipat ito sa papasok na combustion air. Sa pamamagitan ng pagtaas ng temperatura ng combustion air, ang air preheater boiler pinapabuti ng system ang thermal efficiency, binabawasan ang pagkonsumo ng gasolina, at pinapababa ang mga greenhouse gas emissions. Karaniwan, ang flue gas ay umaalis sa boiler economizer sa 250-350°C, at isang air pre heater sa boiler maaaring bawasan ang temperatura ng tambutso na ito sa 120-160°C habang paunang pinapainit ang combustion air sa 200-300°C. Bilang a China air preheater espesyalista, Jiangsu Shineng Chemical Equipment Co., Ltd. naghahatid ng mga solusyon sa pagbawi ng flue gas na may mataas na pagganap. Bilang China flue gas recovery unit manufacturer at waste heat recovery system company, Jiangsu Shineng Chemical Equipment Co., Ltd, na itinatag noong 2005, ang kumpanya ay dalubhasa sa R&D at pagmamanupaktura ng mga flue gas waste heat recovery system at chemical equipment, na nagtataglay ng komprehensibong in-house na kakayahan mula sa heat pipe development at nickel-based brazing hanggang sa pressure vessel fabrication. Ang aming mga produkto ay malawakang ginagamit sa kemikal ng karbon, metalurhiya, pagbuo ng kuryente, at mga industriya ng synthetic na ammonia, at na-export sa mga merkado sa ibang bansa. Bilang nangunguna tagagawa ng boiler air preheater at supplier ng air preheater , Tinutulungan ng Jiangsu Shineng ang mga pang-industriyang planta na makamit ang kahusayan ng boiler 8-12% , na nagsasalin sa malaking pagtitipid sa gasolina at pagbabawas ng carbon.

Ayon sa US Department of Energy, bawat 20°C na pagtaas sa combustion air temperature ay nagpapabuti ng boiler efficiency ng humigit-kumulang 1%. Para sa isang 100-tonelada kada oras na steam boiler, isang air preheater boiler ang sistema ay makakapagtipid ng 3,800-5,400 metrikong tonelada ng katumbas ng karbon taun-taon. Higit sa 180,000 pang-industriya na boiler sa buong mundo (IEA data 2025) ay gumagana pa rin nang walang air preheater, na kumakatawan sa isang malaking pagkakataon para sa pagtitipid ng enerhiya.

1. Paano Gumagana ang Air Preheater sa Boiler? (Mekanismo ng Paglilipat ng init)

Ang air preheater sa isang boiler gumagana sa prinsipyo ng cross-flow o counter-flow heat exchange sa pagitan ng hot flue gas at malamig na combustion air. Ang flue gas, pagkatapos umalis sa mga seksyon ng superheater at economizer (karaniwang 280-350°C), ay pumapasok sa gilid ng gas ng air preheater. Kasabay nito, ang ambient combustion air (20-30°C) ay ipinipilit sa hanging bahagi ng sapilitang draft fan. Ang paglipat ng init sa pamamagitan ng mga ibabaw ng metal na paglipat ng init—alinman sa mga tubular na elemento (shell-and-tube na disenyo) o umiikot na mga regenerative matrice (uri ng Ljungström). Sa isang tipikal na tubular China flue gas air preheater , dumadaloy ang flue gas sa loob ng mga tubo habang ang hangin ay dumadaloy sa bundle ng tubo sa cross-flow. Ang koepisyent ng paglipat ng init ay mula sa 30 hanggang 60 W/m²·K para sa serbisyong gas-to-gas, na nangangailangan ng pinalawak na lugar sa ibabaw (mga palikpik) upang makamit ang mga compact na disenyo. Para sa isang 150 t/h coal-fired boiler, isang mahusay na disenyo supplier ng air preheater nakakamit ng system ang pagbabawas ng temperatura ng flue gas mula 320°C hanggang 145°C, habang pinapataas ang temperatura ng hangin mula 25°C hanggang 265°C. Ang nakuhang init ay umaabot sa 4.8 MW, na nagpapataas ng pangkalahatang kahusayan ng boiler mula 82% hanggang 91% (batay sa mas mataas na halaga ng pag-init).

Dalawang pangunahing uri ang nangingibabaw sa merkado: (1) tubular air preheater na may nakatigil na mga bundle ng tubo (mababa ang pagtagas, angkop para sa malinis na panggatong), at (2) regenerative air preheaters (umiikot na matrix na may sealing system, perpekto para sa mga unit na may mataas na kapasidad). kay Jiangsu Shineng tagagawa ng boiler air preheater Sinasaklaw ng kadalubhasaan ang parehong mga disenyo, na may mga tubular na unit na tumatagal ng 15-20 taon at mga regenerative unit na nangangailangan ng pana-panahong pagpapalit ng selyo tuwing 5-7 taon.

2. Paghahambing ng Mga Uri ng Air Preheater – Tubular vs. Regenerative Designs

Ang table below compares key characteristics of the two main air preheater boiler mga pagsasaayos. Data batay sa ASME PTC 4.3 at Jiangsu Shineng field experience.

Talahanayan 1: Paghahambing ng mga disenyo ng tubular vs. regenerative air preheater
Parameter Tubular Air Preheater Regenerative Air Preheater
kahusayan sa paglipat ng init (%) 55 – 70% 70 – 85%
Rate ng pagtagas ng hangin (%) 1 – 3% 5 – 12%
Karaniwang bakas ng paa Katamtaman hanggang malaki Compact
dalas ng pagpapanatili Mababa (mga tubo sa paglilinis) Katamtaman (pagsasaayos ng selyo)
Heat Recovery Efficiency – Air Preheater sa Mga Disenyo ng Boiler Walang Air Preheater (baseline) 0% pagbawi Tubular Air Preheater 55 – 70% Regenerative Air Preheater 70 – 85% Ang mas mataas na pagbawi ng init ay direktang binabawasan ang pagkonsumo ng gasolina. Data mula sa Jiangsu Shineng at mga sanggunian ng OEM ng boiler.

Pagsusuri ng pahalang na bar: Ang chart illustrates the heat recovery capability of different air preheater boiler mga pagsasaayos. Ang boiler na walang air preheater ay bumabawi ng zero waste heat mula sa flue gas. Pantubo China flue gas air preheater binabawi ng mga disenyo ang 55-70% ng magagamit na init, binabawasan ang temperatura ng flue gas ng 130-170°C. Ang mga regenerative air preheater ay nakakakuha ng 70-85% na pagbawi, na nagpapababa pa ng temperatura ng tambutso sa 90-120°C. Para sa isang 200 MW coal-fired power plant, na nag-a-upgrade mula sa tubular patungo sa regenerative air pre heater sa boiler pinapataas ang nabawi na thermal power ng humigit-kumulang 3.2 MW, na nakakatipid ng 8,200 tonelada ng karbon taun-taon. Gayunpaman, ang mga regenerative unit ay may mas mataas na air leakage (5-12%), na bahagyang binabawasan ang mga nadagdag sa kahusayan. Bilang isang karanasan tagagawa ng boiler air preheater , Tinutulungan ng Jiangsu Shineng ang mga kliyente na piliin ang pinakamainam na uri batay sa uri ng gasolina, laki ng boiler, at mga kakayahan sa pagpapanatili. Para sa biomass at waste-to-energy boiler, ang mga tubular na disenyo ay mas gusto dahil sa mas mababang fouling susceptibility.

3. Boiler Efficiency Gain kumpara sa Combustion Air Preheat Temperature

Ang relationship between air preheat temperature and boiler efficiency is well established. The line chart below shows efficiency gain relative to cold air operation (25°C baseline) for a typical industrial water-tube boiler firing natural gas.

Pagtaas ng Kahusayan ng Boiler kumpara sa Temperatura ng Pag-init ng Air sa Pagkasunog 50°C 150°C 250°C 300°C Nadagdag sa kahusayan ng boiler (% puntos) Temperatura ng combustion air preheat (°C) 4.8% sa 200°C 7.2% sa 300°C

Interpretasyon ng line graph: Ang curve shows that increasing combustion air temperature yields nearly linear efficiency gains for typical air preheater boiler mga sistema. Ang paunang pag-init ng hangin mula 25°C hanggang 150°C ay nagpapabuti sa kahusayan ng boiler ng humigit-kumulang 4.1 porsyentong puntos. Sa 200°C (karaniwan para sa tubular China air preheater disenyo), ang kahusayan ay umabot sa 4.8%. Nagbabagong-buhay supplier ng air preheater ang mga system na nakakakuha ng 280-300°C preheat ay naghahatid ng 6.8-7.2 percentage point gains. Para sa isang 50 t/h steam boiler na nagpapatakbo ng 8,000 oras/taon, ang bawat 1% na kahusayan ay nakakatipid ng humigit-kumulang 1,200 metrikong tonelada ng katumbas ng karbon. Samakatuwid, isang 7% na pakinabang mula sa pag-install ng isang air pre heater sa boiler binabawasan ang taunang gastos sa gasolina ng higit sa $350,000 (batay sa $80/toneladang karbon). Ang curve ay nagpapakita rin ng lumiliit na pagbalik sa itaas ng 320°C dahil sa mas mataas na temperatura ng stack na kinakailangan upang maiwasan ang acid condensation. Ino-optimize ng Jiangsu Shineng ang mga antas ng preheat batay sa nilalaman ng sulfur ng gasolina upang maiwasan ang cold-end corrosion.

4. Pagtitipid sa Fuel ayon sa Kapasidad ng Boiler – Epekto ng Pag-install ng Air Preheater

Bilang a tagagawa ng boiler air preheater , Jiangsu Shineng ay nagbibigay ng data sa pagtitipid ng gasolina sa iba't ibang laki ng boiler. Ipinapakita ng column chart ang taunang pagtitipid ng karbon (tonelada/taon) sa pamamagitan ng pag-install ng high-efficiency tubular China flue gas air preheater (ipagpalagay na 200°C preheat, 8,000 operating hours).

Taunang Pagtitipid ng Coal mula sa Air Preheater sa Boiler (tonelada/taon) 2,800 20 t/h 6,400 50 t/h 12,600 100 t/h 21,500 200 t/h Mga pagtitipid batay sa 5.5% na kahusayan, 8,000 oras/taon, karbon HHV 25 MJ/kg

Mga insight sa column chart: Pag-install ng isang air preheater boiler ang sistema ay nagbubunga ng malaking pagtitipid sa gasolina na proporsyonal sa kapasidad ng boiler. Ang isang 20-tonelada kada oras (t/h) na pang-industriyang boiler ay nakakatipid ng 2,800 tonelada ng karbon taun-taon. Ang medium-sized na 50 t/h units (karaniwang in process steam application) ay nakakatipid ng 6,400 tonelada/taon. Ang malalaking utility boiler sa 100 t/h ay nakakatipid ng 12,600 tonelada taun-taon, habang ang 200 t/h power plant boiler ay nakakatipid ng 21,500 toneladang karbon kada taon. Sa kasalukuyang mga presyo ng karbon (humigit-kumulang $120/tonelada), isang 200 t/h boiler na nilagyan ng China air preheater nakakamit ang taunang pagtitipid na $2.58 milyon. Ang payback period para sa isang supplier ng air preheater karaniwang umaabot ang pag-install mula 8 hanggang 18 buwan, depende sa paggamit ng boiler. Bukod pa rito, bumababa ang Paglabas ng CO₂s ng humigit-kumulang 2.7 tonelada bawat tonelada ng karbon na natitipid, ibig sabihin, ang 200 t/h boiler ay nagbabawas ng mga emisyon ng 58,000 toneladang CO₂ taun-taon – katumbas ng pagtatanim ng 950,000 puno. kay Jiangsu Shineng tagagawa ng boiler air preheater ang mga disenyo ay nagsasama ng mga materyales na lumalaban sa kaagnasan (enamel o hindi kinakalawang na asero) para sa mga high-sulfur na panggatong.

5. Mga Teknikal na Kalamangan – Boiler na may Air Preheater kumpara sa Wala

Ang radar chart compares five performance indicators for a boiler equipped with an air preheater sa isang boiler kumpara sa baseline boiler nang walang preheat. Data mula sa 50 pang-industriyang pag-install.

Gamit ang Air Preheater Nang walang Air Preheater Kahusayan ng boiler Gastos ng gasolina CO₂ emission Katatagan ng apoy Panganib sa kaagnasan

Pagtatasa ng radar chart: Ang blue polygon (boiler with China flue gas air preheater ) ay nagpapakita ng malinaw na mga pakinabang sa lahat ng sukatan. Ang kahusayan ng boiler ay nagpapabuti mula 5/10 hanggang 9/10. Ang halaga ng gasolina ay makabuluhang mas mababa (8/10 vs 3/10). Ang mga emisyon ng CO₂ bawat yunit ng singaw ay bumababa ng 35-40% (9/10 kumpara sa 4/10). Ang katatagan ng apoy ay kapansin-pansing nagpapabuti sa preheated na hangin, lalo na para sa mga mababang uri ng gasolina (8/10 vs 4/10). Gayunpaman, may katamtamang trade-off: ang panganib ng kaagnasan sa malamig na dulo (air preheater exit) ay bahagyang tumataas (7/10 vs 6/10) kapag bumaba ang temperatura ng flue gas sa ibaba ng acid dew point. Bilang isang dalubhasa supplier ng air preheater , pinapagaan ng Jiangsu Shineng ang panganib na ito sa pamamagitan ng mga materyales na lumalaban sa kaagnasan (corten steel, enamel coating, o hindi kinakalawang na asero) at pinapanatili ang temperatura ng paglabas ng tambutso na higit sa 120°C para sa mga panggatong na may hanggang 1% sulfur. Para sa biomass at malinis na natural na gas, ang mga temperatura sa labasan na kasingbaba ng 90°C ay magagawa, na nagpapalaki ng kahusayan. Sa pangkalahatan, ang air pre heater sa boiler nagbibigay ng nakakahimok na mga benepisyo para sa halos lahat ng pang-industriya at utility na aplikasyon.

6. Bakit Piliin ang Jiangsu Shineng bilang Iyong Manufacturer ng Boiler Air Preheater

  • Napatunayang kadalubhasaan: Mula noong 2005, nag-supply si Jiangsu Shineng ng mahigit 320 air preheater boiler mga sistema sa kemikal ng karbon, metalurhiya, pagbuo ng kuryente, at mga sintetikong ammonia na halaman.
  • Custom na engineering: Available ang tubular, finned-tube, at regenerative na disenyo. Mga sukat mula 10 t/h hanggang 2,000 t/h na kapasidad ng boiler.
  • Mga solusyon sa kaagnasan: Mga tubo na pinahiran ng enamel, hindi kinakalawang na asero (304/316L), at mga haluang metal na nakabatay sa nikel para sa mga high-sulfur o high-chlorine na panggatong.
  • Panloob na paggawa: Ang pagbuo ng heat pipe, nickel brazing, at paggawa ng pressure vessel sa ilalim ng isang bubong ay nagsisiguro ng kontrol sa kalidad.
  • Mga pandaigdigang sanggunian: Ini-export sa Southeast Asia, Middle East, Africa, at South America. Lahat ng unit ay na-certify ng ASME, GB, o PED.

kay Jiangsu Shineng China air preheater Ang mga system ay idinisenyo para sa minimal na pagpapanatili at maximum na oras ng pag-andar. Nagtatampok ang aming mga tubular preheater ng mga helically finned tube na nagpapataas ng init sa ibabaw ng 300-500% habang lumalaban sa akumulasyon ng soot. Ang mga pagsusuri sa pagganap sa lugar ay patuloy na nagpapakita ng mga temperatura ng labasan ng tambutso sa loob ng ±8°C ng mga halaga ng disenyo.

7. Mga Madalas Itanong tungkol sa Mga Air Preheater sa Mga Boiler

Q1: Ano ang karaniwang temperatura ng paglabas ng flue gas na may air preheater?

Para sa isang maayos na disenyo air preheater boiler system, ang temperatura ng paglabas ng tambutso ng gas ay mula sa 120°C hanggang 160°C para sa coal-fired boiler (upang maiwasan ang acid dew point corrosion) at 90-120°C para sa natural na gas-fired unit. Kung walang air preheater, ang mga temperatura sa labasan ay karaniwang 250-350°C, na kumakatawan sa malaking nasayang na enerhiya.

T2: Gaano kadalas kailangang linisin ang air preheater?

Ang mga pagitan ng pagpapanatili ay depende sa uri ng gasolina. Para sa natural na gas, maaaring kailanganin ang paglilinis bawat 2-3 taon . Para sa karbon o biomass (mas mataas na nilalaman ng abo), inirerekomenda ang soot blowing system linggu-linggo o araw-araw. Jiangsu Shineng bilang isang tagagawa ng boiler air preheater nagbibigay ng pinagsama-samang soot blower (singaw o naka-compress na hangin) na nagpapanatili ng malinis na mga ibabaw ng heat transfer, na nagpapahaba ng mga panahon ng pagpapatakbo sa pagitan ng mga manu-manong inspeksyon.

T3: Maaari bang i-retrofit ang isang air preheater sa isang umiiral nang boiler?

Oo. Retrofitting an air pre heater sa boiler sa isang umiiral na sistema ay isang pangkaraniwang pag-upgrade sa pagtitipid ng enerhiya. Nagsasagawa si Jiangsu Shineng ng mga pagtatasa sa site, pagsusuri ng flue gas, at inhinyeriya ng structural integration. Ang karaniwang pag-install ng retrofit ay tumatagal 2-4 na linggo sa panahon ng naka-iskedyul na pagkawala ng boiler. Ang payback period para sa karamihan ng mga pang-industriyang boiler ay 12 hanggang 24 na buwan , na ginagawa itong isa sa mga pinaka-cost-effective na mga hakbang sa kahusayan sa enerhiya na magagamit.
